Fender Tweed Bassman 5F6A

Deze versterker levert ca 40 watt. Hij was oorspronkelijk bedoeld als bas versterker, maar werd al spoedig na de introductie ontdekt door gitaristen vanwege de mooie oversturing die vooral voor blues en rock & roll heel geschikt bleek. Het circuit is klassiek en staat model voor bijna alle Fender en Marshall versterkers:
  • Een voorversterkertrap van 1 triode voor elk van de twee ingangskanalen.
  • De volumepotmeter. Over de potmeter van het „bright” kanaal zit een 100pF condensator die de hoge tonen voorrang geeft. Als de pot helemaal openstaat heeft hij geen effect.
  • Een kathode volger trap die het signaal verder versterkt en die vooral een lage uitgangsimpedantie heeft voor het volgende onderdeel:
  • De toonregeling of „tonestack”. Deze is passief en verzwakt het signaal aanzienlijk.
  • Een zg. „long tail” fasedraaier die een tegengesteld signaal naar de eindbuizen stuurt.
  • De eindtrap met output trafo.
  • De voeding met een buizengelijkrichter. Deze voeding is uit kostenbesparing krap bemeten (trafo en elco’s zijn duur!). Als de versterker zwaar belast wordt, kan de voeding het eigenlijk niet meer aan en daalt de voedingsspanning aanzienlijk. De compressie die hiervan het gevolg is, is juist één van de aantrekkelijke aspecten van het buizengeluid.
De versterker die ik bouwde wijkt op een aantal punten af:
  • Bleeder weerstand over de voedings-elco’s, zodat de gevaarlijke hoogspanning wegloopt na uitschakelen.
  • Bleeder weerstand en condensator over de Stand-by  schakelaar, zodat deze zonder klikken bediend kan worden.
  • Bias potmeter zodat het werkpunt van de eindbuizen makkelijk aan te passen is.
  • 5AR4 gelijkrichter en 6L6 eindbuizen.
  • Beveiligings diodes op de gelijkrichter.
  • Kathode weerstanden van 1 Ohm op de eindbuizen (makkelijk om de bias in te stellen).
  • Output trafo van 4-8-16 Ohm

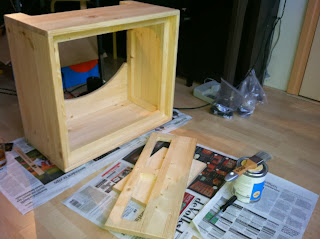

De kast die ik bouwde wijkt sterk af van het jaren 50 origineel met 4 x 10” speakers. Ik wilde een kleinere kast, maar wel met voldoende laagweergave. Daarom koos ik voor:
  • Lagere en diepere kast met afmetingen 60x50x30 (BxHxD). Origineel is ca 60x58x24
  • 1x 15”  Eminence Alpha 15A 200 watt speaker in plaats van de originele 4x10” Jensen speakers.

Ik ben tevreden over het geluid. De warmte en punch van de buizen en voldoende laag.

Hieronder foto's van de bouw:
